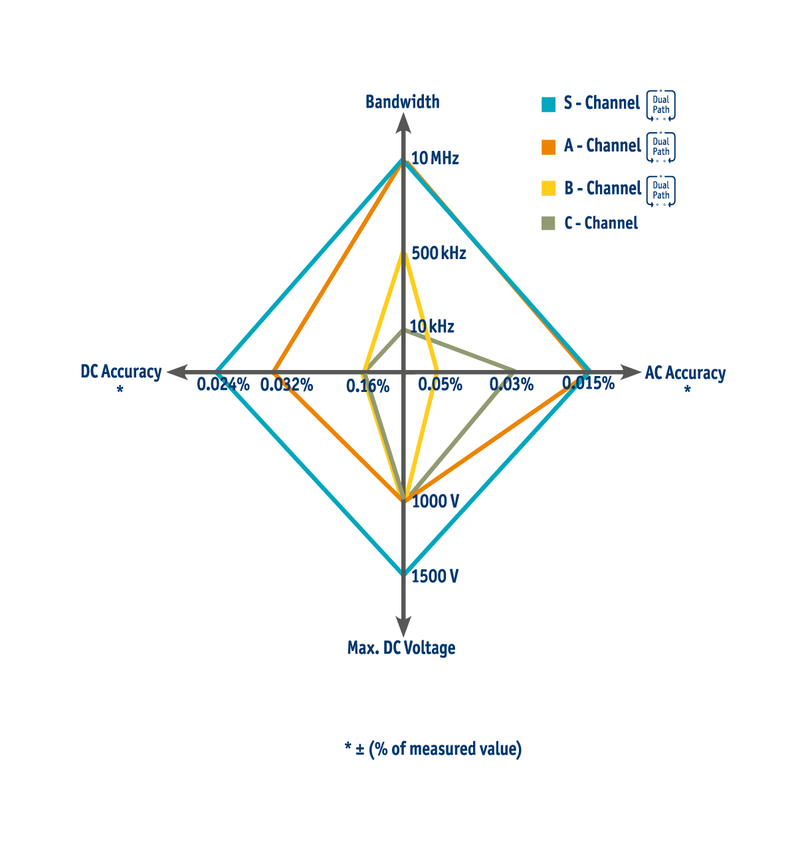

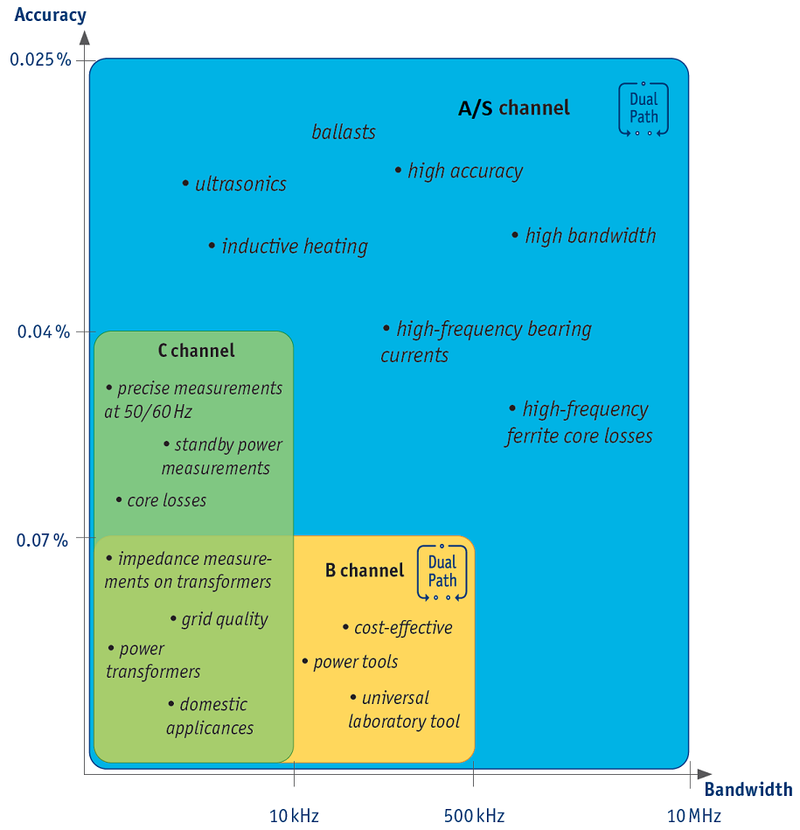

Schmalband-, Breitbandeffektivwerte und Harmonische mit einer einzigen Messung bei höchster Genauigkeit oder doch ein kleiner Kompromiss, um die Kosten zu senken?
Sie können die verschiedenen Leistungsmess-Kanäle frei kombinieren und wir haben sie für jedes
LMG der 600er-Familie auf Vorrat.
| L60-CH-S
|
S-Kanal für hochpräzise Breitbandmessung und DC-optimierte Messung
|
|
|
DC-optimiert,
unterstützt DualPath-Funktionalität mit voller Bandbreite von DC-10 MHz
Beste Leistungs-Genauigkeit 0,015% + 0,01%
Auflösung Messkanal 18 bit
Max. 1000V/CAT II, 600V/CAT III, 300V/CAT IV
Messumfang:
1. Spannung direkt: Utrms = 300 mV...1000 V / Udc = 300 mV...1000 V
in 10 Messbereichen, Upk = 3200 V
2. Spannungssensoreingang: Utrms = 3 mV...4 V / Udc = 3 mV...10 V
in 8 Messbereichen, Upk = 12,5 V
3. Strom direkt: Itrms = 500 μA...32 A
in 10 Messbereichen, Ipk = 120 A
4. Stromsensoreingang: Utrms = 3 mV...4 V / Udc = 3 mV...10 V
in 8 Messbereichen, Upk = 12,5 V Nur mit LMG671 und LMG641 Leistungsmessgeräte kompatibel. Spannungsbereichserweiterung (L60-CH-S-VRE) auf Udc = 1500 V optional erhältlich.
|
| L60-CH-A
|
A-Kanal für hochpräzise Breitbandmessung
|
|
|
Unterstützt DualPath-Funktionalität mit voller Bandbreite von DC-10 MHz
Beste Leistungs-Genauigkeit 0,015% + 0,01%
Auflösung Messkanal 18 bit
Max. 1000V/CAT II, 600V/CAT III, 300V/CAT IV
Messumfang:
1. Spannung direkt: Utrms = 300 mV...1000 V / Udc = 300 mV...1000 V
in 10 Messbereichen, Upk = 3200 V
2. Spannungssensoreingang: Utrms = 3 mV...4 V / Udc = 3 mV...10 V
in 8 Messbereichen, Upk = 12,5 V
3. Strom direkt: Itrms = 500 μA...32 A
in 10 Messbereichen, Ipk = 120 A
4. Stromsensoreingang: Utrms = 3 mV...4 V / Udc = 3 mV...10 V
in 8 Messbereichen, Upk = 12,5 V
|
| L60-CH-B
|
B-Kanal für universale Messanwendungen
|
|
|
unterstützt DualPath-Funktionalität mit Bandbreite von DC-500 kHz
Beste Leistungs-Genauigkeit 0,05% + 0,02%
Max. 1000V/CAT II, 600V/CAT III, 300V/CAT IV
Messumfang:
1. Spannung direkt: Utrms = 300 mV...1000 V / Udc = 300 mV...1000 V
in 10 Messbereichen, Upk = 3200 V
2. Strom direkt: Itrms = 500 μA...32 A
in 10 Messbereichen, Ipk = 120 A
3. Stromsensoreingang: Utrms = 3 mV...4 V / Udc = 3 mV...10 V
in 8 Messbereichen, Upk = 12,5 V
|
| L60-CH-C
|
C-Kanal für hochpräzise Messungen bis 10kHz
|
|
|
Bandbreite DC - 10 kHz
Beste Leistungs-Genauigkeit 0,03% + 0,01%,
Max. 1000V/CAT II, 600V/CAT III, 300V/CAT IV
Messumfang:
1. Spannung direkt: Utrms = 300 mV...1000 V / Udc = 300 mV...1000 V
in 10 Messbereichen, Upk = 3200 V
2. Strom direkt: Itrms = 500 μA...32 A
in 10 Messbereichen, Ipk = 120 A
3. Stromsensoreingang: Utrms = 3 mV...4 V / Udc = 3 mV...10 V
in 8 Messbereichen, Upk = 12,5 V
|
| L60-CH-S
|
S-Kanal für hochpräzise Breitbandmessung und DC-optimierte Messung
|
|
|
DC-optimiert,
unterstützt DualPath-Funktionalität mit voller Bandbreite von DC-10 MHz
Beste Leistungs-Genauigkeit 0,015% + 0,01%
Auflösung Messkanal 18 bit
Max. 1000V/CAT II, 600V/CAT III, 300V/CAT IV
Messumfang:
1. Spannung direkt: Utrms = 300 mV...1000 V / Udc = 300 mV...1000 V
in 10 Messbereichen, Upk = 3200 V
2. Spannungssensoreingang: Utrms = 3 mV...4 V / Udc = 3 mV...10 V
in 8 Messbereichen, Upk = 12,5 V
3. Strom direkt: Itrms = 500 μA...32 A
in 10 Messbereichen, Ipk = 120 A
4. Stromsensoreingang: Utrms = 3 mV...4 V / Udc = 3 mV...10 V
in 8 Messbereichen, Upk = 12,5 V Nur mit LMG671 und LMG641 Leistungsmessgeräte kompatibel. Spannungsbereichserweiterung (L60-CH-S-VRE) auf Udc = 1500 V optional erhältlich.
|
| L60-CH-A
|
A-Kanal für hochpräzise Breitbandmessung
|
|
|
Unterstützt DualPath-Funktionalität mit voller Bandbreite von DC-10 MHz
Beste Leistungs-Genauigkeit 0,015% + 0,01%
Auflösung Messkanal 18 bit
Max. 1000V/CAT II, 600V/CAT III, 300V/CAT IV
Messumfang:
1. Spannung direkt: Utrms = 300 mV...1000 V / Udc = 300 mV...1000 V
in 10 Messbereichen, Upk = 3200 V
2. Spannungssensoreingang: Utrms = 3 mV...4 V / Udc = 3 mV...10 V
in 8 Messbereichen, Upk = 12,5 V
3. Strom direkt: Itrms = 500 μA...32 A
in 10 Messbereichen, Ipk = 120 A
4. Stromsensoreingang: Utrms = 3 mV...4 V / Udc = 3 mV...10 V
in 8 Messbereichen, Upk = 12,5 V
|
| L60-CH-B
|
B-Kanal für universale Messanwendungen
|
|
|
unterstützt DualPath-Funktionalität mit Bandbreite von DC-500 kHz
Beste Leistungs-Genauigkeit 0,05% + 0,02%
Max. 1000V/CAT II, 600V/CAT III, 300V/CAT IV
Messumfang:
1. Spannung direkt: Utrms = 300 mV...1000 V / Udc = 300 mV...1000 V
in 10 Messbereichen, Upk = 3200 V
2. Strom direkt: Itrms = 500 μA...32 A
in 10 Messbereichen, Ipk = 120 A
3. Stromsensoreingang: Utrms = 3 mV...4 V / Udc = 3 mV...10 V
in 8 Messbereichen, Upk = 12,5 V
|
| L60-CH-C
|
C-Kanal für hochpräzise Messungen bis 10kHz
|
|
|
Bandbreite DC - 10 kHz
Beste Leistungs-Genauigkeit 0,03% + 0,01%,
Max. 1000V/CAT II, 600V/CAT III, 300V/CAT IV
Messumfang:
1. Spannung direkt: Utrms = 300 mV...1000 V / Udc = 300 mV...1000 V
in 10 Messbereichen, Upk = 3200 V
2. Strom direkt: Itrms = 500 μA...32 A
in 10 Messbereichen, Ipk = 120 A
3. Stromsensoreingang: Utrms = 3 mV...4 V / Udc = 3 mV...10 V
in 8 Messbereichen, Upk = 12,5 V
|
