LMG Sample Vision - Eine erweiterte Signalanalyse für die LMG600 Serie

Softwareoption L6-OPT-SPV

Die Software LMG600 Control wurde um das Tool LMG Sample Vision erweitert. Nun können über eine graphische Nutzeroberfläche Abtastwert ausgewählter Spuren auf den PC übertragen, gespeichert und visuell als auch numerischen analysiert werden. Neben der reinen Interfacekommunikation auf Kommandoebene, stellt dies eine wesentliche Reduktion des Programmier- und Datenverarbeitungsaufwands dar. LMG Sample Vision ist auf eine einfache Bedienung und auf das schnelle Erzeugen von aussagekräftigen Analyseergebnissen optimiert. Zusätzlich zu der gängigen zyklusbasierten Messwertberechnung und der Transientenaufzeichnung des Leistungsmessgeräts, stellt das Tool somit dem Nutzer eine fortgeschrittene und leistungsstarke Analysemöglichkeit relevanter Signale direkt am PC dar.

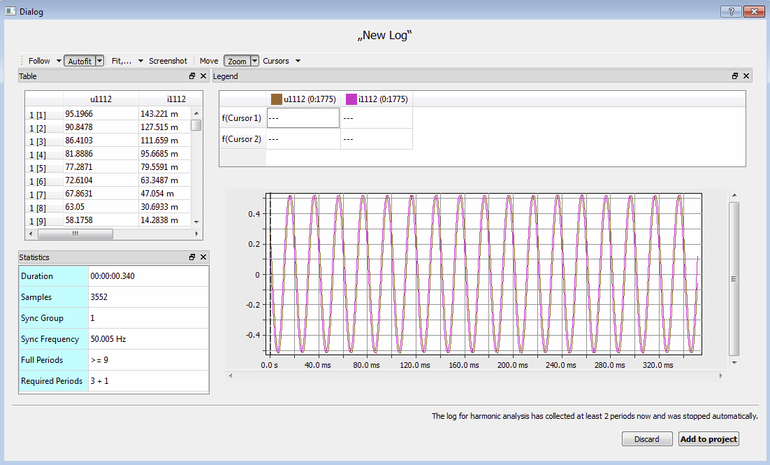

Die Abbildung stellt die Live-Ansicht einer Abtastwerteaufzeichnung ausgewählter Signale dar

In bestimmten Messanwendungen reicht die Analyse und Aufzeichnung kontinuierlich berechneter Messwerte nicht aus, um eine vollständige qualitative Charakterisierung des Prüflings durchzuführen. Beispielsweise ergeben sich bei elektronischen Geräten durch Steuereinrichtungen bestimmte Betriebsverhalten, die nach diversen Prüfvorschriften zu verifizieren sind. Gerade solche Vorgaben wie das Überprüfen von Mess- bzw. Effektivwerte, die ab bestimmten Startzeitpunkten und für bestimmte Dauern integriert werden sollen, stellen einfache Leistungsmessgeräte an Ihre Grenze. Hier ist eine Einschränkung durch feste Messzyklen gegeben. Sollen zuvor genannte Messungen nicht nur im Zeit- sondern auch im Frequenzbereich ausgeführt werden, stellt dies für den Nutzer einen zusätzlichen nicht zu unterschätzenden Programmieraufwand dar. Und dies bereits vorab der eigentlichen Messung.

Das Sample Vision Tool reduziert diesen Aufwand erheblich, da vielfältige Analysefunktionen bereits implementiert sind. Ebenfalls das anschließende Speichern des Projekts und Exportieren der Daten in gängige Formate ermöglicht eine spätere Analyse problemlos.

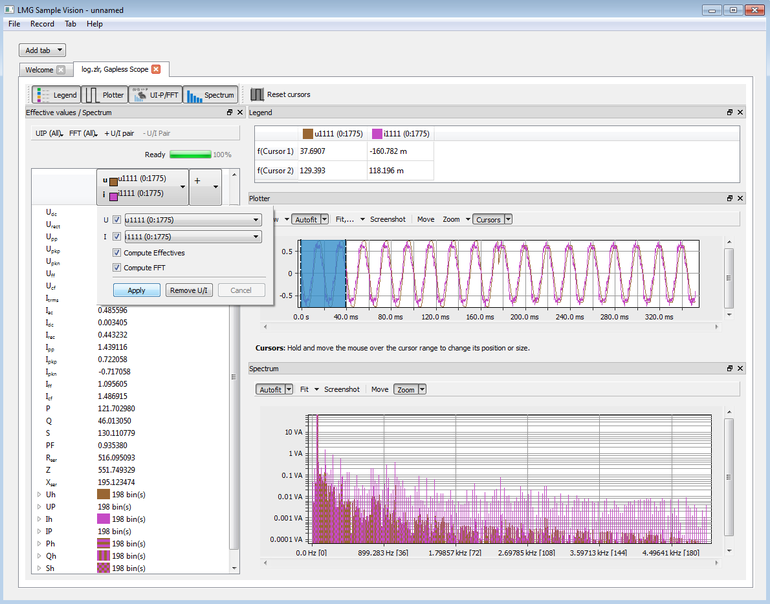

Die Abbildung stellt die Ansicht während einer Frequenzanalyse und Ermittlung statistischer Größen dar

Eigenschaften:

• Übertragung von Abtastwerten von bis zu 16 Spuren mit bis zur maximalen Aufzeichnungsrate von 1.2 MS/s oder garantiert lückenlos mit bis zu 10 kS/s
• Automatische, lückenlose Aufnahme von Abtastwerten für eine harmonische Analyse, mit freier Wahl der Harmonischen und Interharmonischen
• Signalvisualisierung von beliebig vielen aufgezeichneten Messreihen
• Zusätzliche Berechnung der Effektivwerte von Strom, Spannung und Leistung
• Freie Bestimmung des Integrationsfensters für die Messwertberechnung
• Export des Frequenzspektrums und der Effektivwerte in das CSV oder Octave Format

Anwendungen:

• Aufzeichnung und Auswertung repetitiver Spannung- oder Stromspitzen
• Berechnung und Vergleich von Harmonischen in verschiedenen Betriebszuständen
• Einschaltvorgänge aufzeichnen und Signale graphisch und numerisch analysieren
• Betriebsverhalten leistungselektronischer Schaltungen aufzeichnen und Signalcharakteristiken bestimmen
