DualPath verstehen
Weshalb ein A/D-Wandler pro Kanal nicht (immer) genügt
Bei Leistungsmessgeräten herkömmlicher Bauart durchläuft ein Signal zunächst eine analoge Aufbereitung, deren Ausgangswerte optional ein Anti- Aliasingfilter (AAF) passieren bevor sie von einem A/D-Wandler digitalisiert und schließlich weiterverarbeitet werden. Die Entscheidung für oder gegen das AAF muss bereits vor der Abtastung getroffen werden, da Aliasing zum Zeitpunkt des Samplings auftritt und nachträglich nicht mehr rückgängig gemacht werden kann. Effektivwerte können aufgrund ihrer statistischen Natur ohne Aliasing-Risiko bestimmt werden, bei allen anderen Messungen muss Vorsicht walten. Durch die Beschränkung auf einen A/DWandler müssen in gängigen Geräten zwangsweise Nachteile in Kauf genommen werden. Sollen sowohl der Effektivwert über die gesamte Bandbreite des Messgerätes als auch Grundschwingungsleistung bestimmt werden, so kann zwischen Messungen mit und ohne Filter hin- und hergewechselt werden – zumindest theoretisch. In der Praxis ist es jedoch höchst schwierig, bei zwei Messungen exakt den gleichen Betriebspunkt anzusteuern. Gelingt dies nicht, ist mangels Wiederholbarkeit keine Vergleichsbasis gegeben. Außerdem ist dieses Verfahren äußerst zeitaufwändig. Lässt man jedoch eine der beiden Messungen weg, um Zeit zu sparen, so schleichen sich unweigerlich Fehler ein. Wird mit aktiviertem Filter gemessen, um Aliasing bei der FFT zu vermeiden, gehen die Breitbandwerte verloren. Bei abgeschaltetem Filter müsste streng genommen komplett auf die FFT verzichtet werden. Wird die FFT ohne Anti-Aliasing-Filter bei Messung über die volle Bandbreite trotzdem durchgeführt, ist die Güte der berechneten Werte fragwürdig. Ein Aliasing-Fehler von z.B. 50 % würde natürlich schnell erkannt, eine Abweichung von 0,5 % könnte jedoch unbemerkt bleiben.

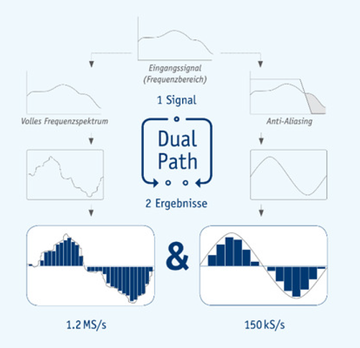

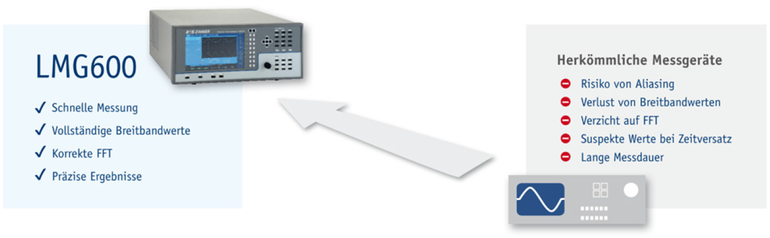

Letztlich handelt es sich also bei allen dargestellten Messmethoden um unbefriedigende Kompromisse. Aus diesem Grunde hat ZES ZIMMER die Signalaufbereitung grundlegend neu gestaltet und die DualPath-Architektur entwickelt. Die analoge Seite entspricht dabei der herkömmlicher Messgeräte, die anschließende digitale Weiterverarbeitung wurde jedoch revolutioniert. Nur die Geräte der LMG600-Serie verfügen in jedem Strom- und Spannungskanal über jeweils zwei A/D-Wandler in zwei unabhängigen Signalpfaden. Einen für die filterlose Messung des Breitband-Signales, und einen weiteren für das schmalbandige Signal am Ausgang des Anti-Aliasing-Filters. Durch die parallele Weiterverarbeitung der
digitalisierten Abtastwerte erhält der Anwender Zugriff auf beide Messungen desselben Signales, ohne Alias-Effekte zu riskieren.
Dieses einzigartige Verfahren vermeidet alle Nachteile vergangener Ansätze und garantiert genaueste Ergebnisse in kürzester Zeit.
Häufig gestellte Fragen
- Hersteller X wirbt damit, seine Messgeräte könnten schon seit Jahren Effektivwerte und harmonische Werte parallel darstellen, und dies sei letztlich das Gleiche wie DualPath – stimmt das? Nein, dies bedeutet lediglich, dass der Kunde nicht zwischen zwei Messmodi umschalten muss, um alle gewünschten Werte gleichzeitig anzuzeigen. Die parallele Anzeige ist zwar für den Kunden komfortabel, doch bei näherer Betrachtung stellt sich heraus, dass die dargestellten Effektivwerte wichtige Anteile des Leistungsspektrums unterschlagen. Der Grund dafür liegt im AAF, das zur korrekten harmonischen Analyse vorgeschaltet werden muss. Dieses Filter begrenzt die Bandbreite auf mehrere hundert Kilohertz, wovon auch die angezeigten Effektivwerte betroffen sind. Es handelt sich also nicht, wie im Falle des LMG600, um echte Breitbandeffektivwerte, die alle Leistungsanteile zwischen DC und 10 MHz beinhalten. Gerade bei PWM-Signalen mit einer Taktfrequenz von bis zu 20 kHz, wie sie z.B. an Umrichterausgängen auftreten können, sollten die Anteile von 300 kHz bis 10 MHz nicht vernachlässigt werden.
Die Geräte des Herstellers Y messen zunächst mit maximaler Bandbreite, um hinterher mittels digitaler Filterung die Schmalbandwerte zu errechnen – diese Vorgehensweise liefert die gleichen Ergebnisse wie DualPath, oder? Nein, diese Vorgehensweise zeigt lediglich auf, dass das Abtasttheorem und die Aliasing-Problematik nicht richtig verstanden wurden. Frequenzanteile, für die nach dem Nyquist-Shannon-Theorem die Abtastrate nicht ausreichend ist, müssen vorher weggefiltert werden, da sie nach der Abtastung nicht mehr als hochfrequent erkannt werden können. So würde z.B. ein Signal bei einer Frequenz von 50 Hz unter der Abtastrate nach dem Sampling als 50Hz-Signal erscheinen. Dieses erst durch die Unterabtastung erzeugte Signal kann nicht mehr vom ursprünglich zu messenden Signal unterschieden werden, da ein Teil der ursprünglichen Information mangels ungenügender Abtastrate ausgelöscht wurde.
