Pressemitteilung: Das neue LMG640

Leistungsmessung kinderleicht – das neue Präzisionsleistungsmessgerät LMG640

Die Anwendungen der Leistungsmesstechnik sind so vielfältig wie die Einsatzmöglichkeiten der Elektrizität selbst, und die verwendeten Messgeräte müssen diesem Reichtum Rechnung tragen. Die resultierende Funktionsfülle stellt den einzelnen Anwender vor die Herausforderung, die gewünschten Einstellungen und Messergebnisse in der Vielzahl der gebotenen Informationen schnell zu finden.

Bei der Gestaltung der Bedienoberfläche des neuen  LMG640 standen deshalb Klarheit, Übersichtlichkeit und flache Menü­hierarchien im Vordergrund – ohne Zugeständnisse hinsichtlich Funktionsumfang und  Präzision der Messwerte. Ziel war, die Einarbeitungsphase drastisch zu verkürzen, den Schulungsaufwand zu senken und das Risiko der Fehlbedienung zu minimieren. Zur Erleichterung der Navigation wurde erstmalig ein Touchscreen eingesetzt, der erlaubt, angezeigte Elemente einfach zu berühren, um zum zugehörigen Konfigurationsmenü zu gelangen. Ebenso simpel gestaltet sich das „Blättern“ zwischen verschiedenen Ansichten, indem einfach der entsprechende Reiter am oberen Bildschirmrand berührt wird. Soll der Touchscreen nicht benutzt werden, so kann alternativ auch eine Maus zum Einsatz kommen, die direkt am USB-Port angeschlossen werden kann; analog kann anstelle des Displays des LMG640 ein externer Bildschirm verwendet werden.

Um sich auf bestimmte Werte konzentrieren zu können oder diese besonders hervorzuheben, kann sich darüber hinaus jeder Anwender sehr leicht individuelle Ansichten („Custom Menus“) zusammenstellen. Die gewünschten Messwerte werden in der bevorzugten Form dargestellt – und alle nicht benötigten Werte ausgeblendet. Die Anzeige kann dabei exakt nach den Bedürfnissen der konkreten Anwendung und den individuellen Vorstellungen gestaltet werden. Hierzu können Tabellen, Kurvenverläufe und Säulengrafiken frei kombiniert werden, ebenso können zusätzliche Elemente wie Abbildung des Prüflings bzw. dessen Anschaltung hinzugefügt werden. Die Zusammenstellung einer individuellen Ansicht erfolgt schnell und komfortabel per Drag-and-Drop und lehnt sich an die Bedienung gängiger PC-Programme an.

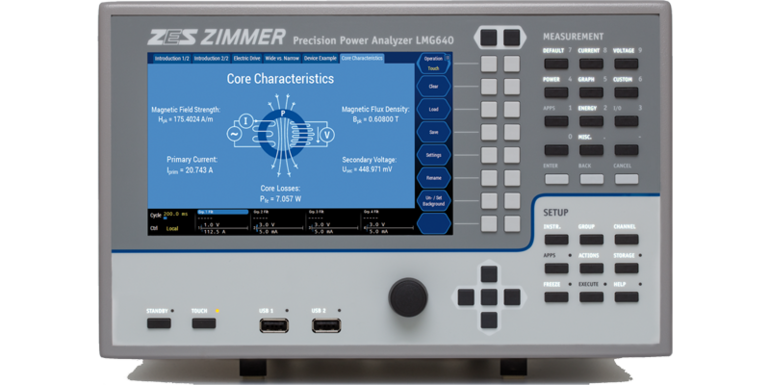

Mit dem integrierten Skripteditor lassen sich aus den Messwerten direkt im Gerät weitere Größen ableiten und ebenfalls in einer individuellen Ansicht anzeigen. So kann die Vermessung eines Elektromotors mit den erhaltenen Wirkungsgraden illustriert werden, oder es können die Kernverluste an magnetischen Bauteilen zusammen mit den elektrischen Kenngrößen angezeigt werden – die Möglichkeiten sind nahezu unbegrenzt.

Wie sein „großer Bruder“, das LMG670, ist auch das LMG640 mit der einzigartigen DualPath-Architektur versehen, die dank eines neuartigen 2-Wandler-Konzepts simultane Messungen im schmal- und breitbandigen Bereich ermöglicht – ohne Aliasing, ohne zeitlichen Mehraufwand, ohne zweifelhafte nachträgliche digitale Filterung.

Das LMG640 kann flexibel mit bis zu vier Leistungsmesskanälen (bzw. drei Leistungsmesskanälen plus einer I/O-Karte z.B. zur Erfassung von Drehzahl- und Drehmomentwerten) ausgestattet werden und eignet sich damit für eine Vielzahl unterschiedlicher Messaufgaben. Es stehen drei unterschiedliche Kanaltypen zur Verfügung, die passend zur Anwendung nach Genauigkeit und Bandbreite gewählt werden können und sich nach Belieben in einem Chassis kombinieren lassen. Die höchste erreichbare Genauigkeit liegt bei 0,015% des Messwertes plus 0,01% des Messbereichsendwertes, die maximale Bandbreite bei 10MHz.

Die überragende Gleichtaktunterdrückung von >120dB verhindert selbst bei Messungen an Frequenzumrichtern Verfälschungen des Messergebnisses, und die präzise Abstimmung der Strom- und Spannungsmesskanäle stellt sicher, dass auch bei hohen Frequenzen und sehr kleinen Leistungsfaktoren keine Abstriche bei der Messgenauigkeit gemacht werden müssen.

ZES ZIMMER Electronic Systems GmbH

ZES ZIMMER ist ein High-Tech-Unternehmen, das sich auf die Entwicklung und Produktion von Präzisions-Leistungsmessgeräten zur Erfassung und Analyse von elektrischer Leistung, Energie, Oberschwingungen und Flicker spezialisiert hat. Das Unternehmen wurde 1980 gegründet und hat sich seitdem zu einem weltweit führenden Anbieter von Leistungsmesstechnik entwickelt. Fünfzehn hochspezialisierte Entwicklungsingenieure setzen die sich ständig neu ergebenden Anforderungen des Marktes in hochpräzise Messtechnik um.
